지열에너지란
땅속의 온도는 사계절 내내 거의 변하지 않습니다.겨울에는 땅위보다 따뜻하고 여름에는 땅위보다 시원하죠 이러한 점을 이용해 여름에는 땅속으로부터 시원한 온도를 가져와 시원하게 해주고 겨울에는 따뜻한 온도를 가져와 따뜻하게 해 줄수 있습니다.
지열 개요
- 지열이란 지표면의 얕은 곳에서 부터 수 Km깊이에 뜨거운 물과 돌을 포함하고 있는 땅의 에너지를 말하며, 이를 냉·난방시스템으로 이용하여 여름철에는 실내의 높은 온도를 지중으로 겨울철에는 지중으로부터 열을 흡수하여 난방을 수행할 수 있다.
지열 시스템의 원리
지중열교환
- 땅속에 100M 이상을 천공하고 HDPE(고밀도 폴리에칠렌 파이프)를 삽입하여 파이프 내부에 유체를 삽입합니다. 그리고 펌프에 의해 순환시켜 땅속의 열과 열교환을 합니다. 이때 PE Pipe는 누설이나 부식 등의 문제가 없이 60년 이상의 수명을 보장 해야 합니다.
지중열교환기 작동유체 순환펌프
- 지열원 열펌프 설비 중 지중 열교환기 작동유체(물 또는 부동액)를 순환시키기 위한 순환펌프입니다.
열펌프 유닛
- 지중의 열을 실내로 흡수하거나 실내의 열을 지하로 방출하여 실내의 냉·난방온도를 일정하게 유지하는 지열시스템의 핵심장치입니다. 장치의 구성은 팽창밸브, 열교환기, 압축기, 4방 밸브 등으로 구성되어 있습니다.
지열컨트롤 판넬
- 지열시스템의 전체적인 운전 및 이상을 판단하고 처리하는 기능과 지열시스템의 실제 동작을 제어하는 기능을 합니다.
냉·온수 순환펌프
- 기계실 내에 설치되어 히트펌프에서 냉·온수를 저장탱크로(냉·온수탱크) 운반 합니다.
냉·온수 탱크
- 지열히트펌프에서 발생한 냉·온수를 저장하는 것으로 저장된 물은 펌프에 의해 실내기기로 순환되어 여름에는 냉방을 하고, 겨울에는 난방을 하게 됩니다.
원리 및 개요
추진목적
지열에너지기술
- 지열에너지는 물, 지하수 및 지하의 열 등의 온도차를 이용하여 냉ㆍ난방에 활용하는 기술
- 태양열의 약 47%가 지표면을 통해 지하에 저장되며, 이렇게 태양열을 흡수한 땅속의 온도는 지형에 따라 다르지만 지표면 가까운 땅속의 온도는 개략 10℃∼20℃정도 유지해 열펌프를 이용하는 냉난방시스템에 이용
- 우리나라 일부지역의 심부(지중 1 ~ 2 km) 지중온도는 80 ℃ 정도로서 직접 냉난방에 이용 가능

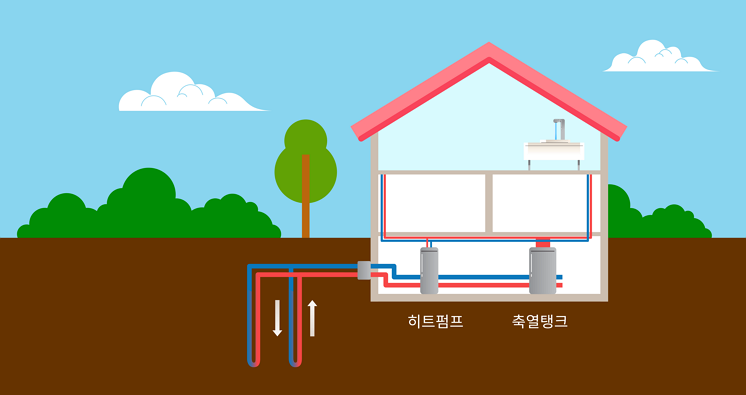

시스템 구성도
-
지열시스템의 종류는 대표적으로 지열을 회수하는 파이프(열교환기) 회로구성에 따라 폐회로(Closed Loop)와 개방회로(Open Loop)로 구분됨
- 일반적으로 적용되는 폐회로는 파이프가 폐회로로 구성되어 있는데, 파이프내에는 지열을 회수(열교환) 하기 위한 열매가 순환되며, 파이프의 재질은 고밀도폴리에칠렌이 사용됨
- 폐회로시스템(폐쇄형)은 루프의 형태에 따라 수직, 수평루프시스템으로 구분되는데 수직으로 100~150m, 수평으로는 1.2~1.8m정도 깊이로 묻히게 되며 상대적으로 냉난방부하가 적은 곳에 쓰임
- 개방회로는 온천수, 지하수에서 공급받은 물을 운반하는 파이프가 개방되어 있는 것으로 풍부한 수원지가 있는 곳에서 적용 될 수 있음
- 폐회로가 파이프내의 열매(물 또는 부동액)와 지열source가 열교환 되는 것에 비해 개방회로는 파이프내로 직접 지열source가 회수되므로 열전달효과가 높고 설치비용이 저렴한 장점이 있으나 폐회로에 비해 보수가 필요한 단점이 있음
-

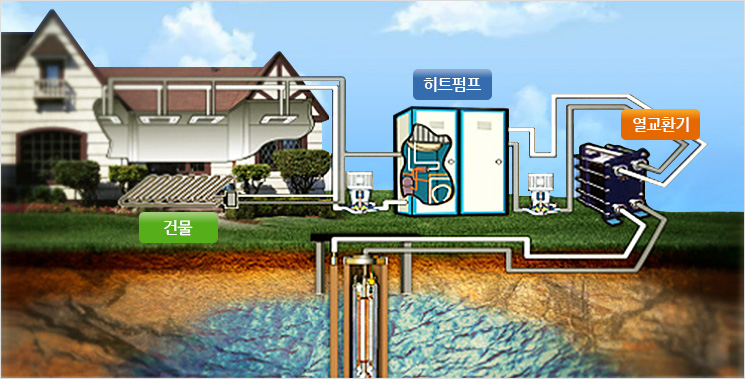

폐쇄형 지열원 열교환장치
-
개방형 지열원 열교환장치(Standing Column Well)
설치사례
지열 설치사례
* 본 자료는 신재생에너지 홍보용으로 게시된 것으로 사용을 금지합니다.

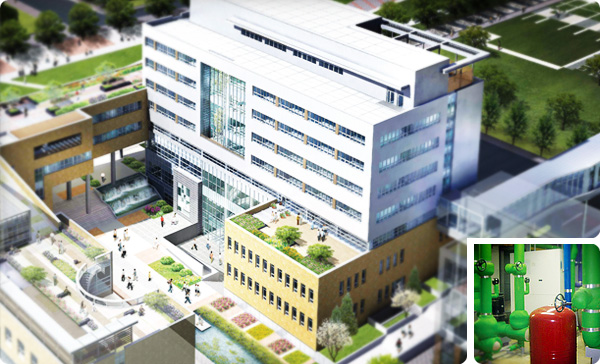

양산 부산대학교 병원에 관련된 표로 시설명, 설치연도, 설치장소, 용량, 내용으로 구성되어있다.
양산 부산대학교 병원
시설명 |
양산 부산대학교 병원 |
설치연도 |
2009년 |
설치장소 |
경남 양산시 물금읍 범어리 |
용량 |
3971.9kW |
내용 |
- 본관 2,310kW 한방병원 1,661.9kW 설치
- 수직밀폐형
|
영동고속도로 덕평복합휴게소

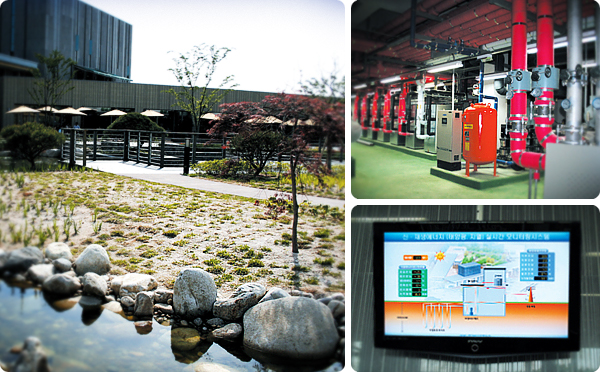

영동고속도로 덕평복합휴게소에 관련된 표로 시설명, 설치연도, 설치장소, 용량, 내용으로 구성되어있다.
