에너지 소개
태양열 에너지는
태양에서 따뜻한 열이 나옵니다. 이러한 열에너지를 이용하여 바로 사용하거나 한꺼번에 모아 사용함으로써 집을 따뜻하게 하고 물을 데우는데 사용하는데 이러한 장치가 태양열 난방 장치입니다.
태양열 개요
- 태양열 시스템은 집열부, 축열부, 이용부로 구성되어 있으며 다른 신재생에너지 설비에 비해 설치가 간단하고 저가에 공급되어 현재 큰 보급률을 나타내고 있는데 그 중에서 가정용 온수 및 난방을 위한 시스템의 보급률이 압도적인 비율을 차지하고 있습니다.
- 현재 태양열을 이용한 냉난방시스템 및 산업용을 위한 기술개발 투자가 활발히 진행중이며, 실질적인 성과를 얻고 있습니다.

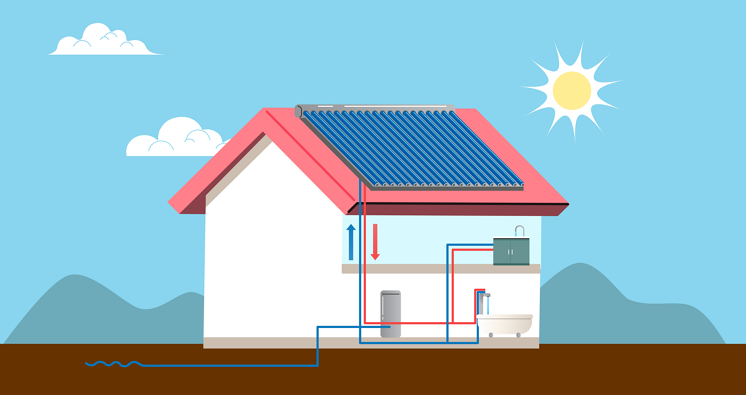

태양열 발전시스템 원리 및 구조
-
1
태양빛입사
-
2
집열기
-
3
열매체순환펌프
-
4
팽창탱크
-
5
열교환기
-
6
온수 순환펌프
-
7
태양열 축열조
-
8
온수및난방 사용가능
원리 및 개요
추진목적
태양열 이용기술
- 태양광선의 파동성질을 이용하는 태양에너지 광열학적 이용분야로 태양열의 흡수·저장·열변환 등을 통하여 건물의 냉난방 및 급탕 등에 활용하는 기술
- 태양열 이용기술의 핵심은 태양열 집열기술, 축열기술, 시스템 제어기술, 시스템 설계기술 등이 있음
태양열 시스템 구성 및 집열기의 종류

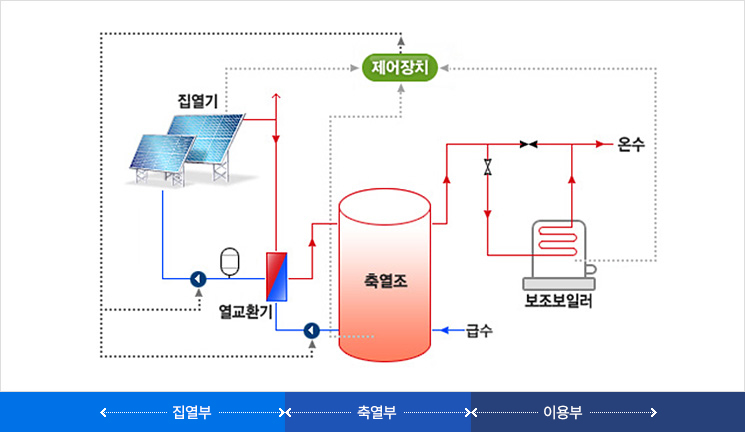

시스템 구성
- 집열부 : 태양열 집열이 이루어지는 부분으로 집열온도는 집열기의 열손실율과 집광장치의 유무에 따라 결정됨
- 축열부 : 열 시점과 집열량이 이용시점과 부하량에 일치하지 않기 때문에 필요한 일종의 버퍼(buffer) 역할을 할 수 있는 열저장 탱크
- 이용부 : 태양열 축열조에 저장된 태양열을 효과적으로 공급하고 부족할 경우 보조열원에 의해 공급
- 제어장치 : 태양열 축열조에 저장된 태양열을 효과적으로 공급하고 부족할 경우 보조열원에 의해 공급
태양열 시스템 구성요소
태양열 이용기술의 분류
- 태양열 시스템은 열매체의 구동장치 유무에 따라서 자연형(passive) 시스템과 설비형(active) 시스템으로 구분. 전자는 온실, 트롬월과 같이 남측의 창문이나 벽면 등 주로 건물 구조물을 활용하여 태양열을 집열하는 장치이며, 후자는 집열기를 별도 설치해서 펌프와 같은 열매체 구동장치를 활용해서 태양열을 집열하는 시스템으로 후자를 흔히 태양열 시스템이라 함
- 집열 또는 활용온도에 따른 분류는 일반적으로 저온용, 중온용, 고온용으로 분류하기도 하며, 각 온도별 적정 집열기, 축열방법 및 이용분야는 다음과 같음
- 이용분야를 중심으로 분류하면 태양열 온수급탕시스템, 태양열 냉난방 시스템, 태양열 산업공정열 시스템, 태양열 발전 시스템 등이 있음
설치사례
태양열 설치사례
* 본 자료는 신재생에너지 홍보용으로 게시된 것으로 사용을 금지합니다.

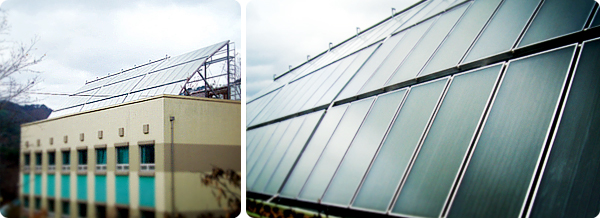

솔라태양광발전소
실버홈 노인요양원에 관련된 표로 시설명, 설치연도, 설치장소, 용량, 내용으로 구성되어있다.
| 시설명 |
실버홈 노인요양원 |
| 설치연도 |
2009년 |
| 설치장소 |
강원도 인제군 남면 어론리 |
| 용량 |
277.2㎡ |
| 내용 |
|

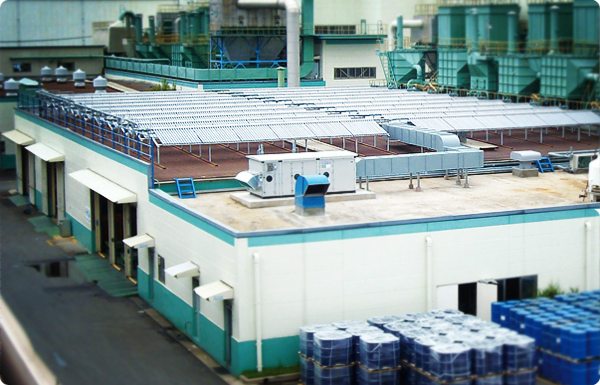

(주)경농
(주)경농에 관련된 표로 시설명, 설치연도, 설치장소, 용량, 내용으로 구성되어있다.
| 시설명 |
(주)경농 |
| 설치연도 |
2008년 |
| 설치장소 |
대구광역시 달서구 대천동 |
| 용량 |
4089.6㎡ |
| 내용 |
|
