소수력발전은 물의 낙하차를 이용한 시설용량 10,000㎾이하의 수력발전을 말하며, 국내보급현황은 '82년 이후 정부의 지원으로 현재까지 30여개 지역에(용량 약 43,000kW) 설치되었고 연간전력생산량은 약 1억kWh에 달한다. 소수력발전은 전력생산외에 농업용 저수지, 농업용 보, 하수처리장, 정수장, 다목적댐의 용수로 등에도 적용할 수 있는점을 감안할 때 국내의 개발잠재량은 풍부하며, 청정자원으로서 개발할 가치가 큰 부존자원으로 평가받고 있다.

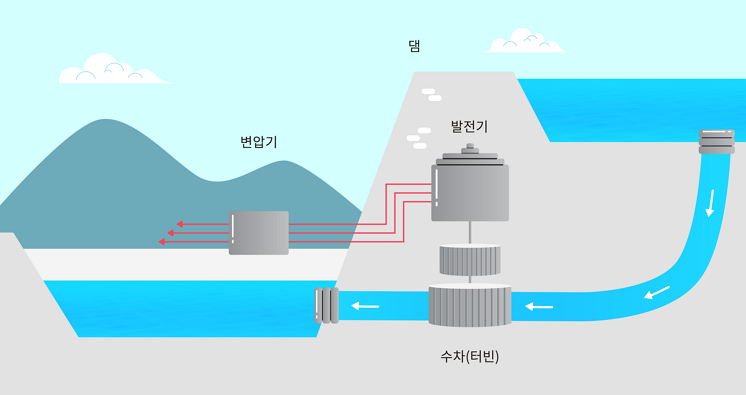

수력발전의 원리 및 구조
1 댐 취수구 수로 수압관로
2 수차발전기 제어시스템
3 변압기
4 한전 계통선
5 수요자
수력발전기술
소수력 시스템 구성도
소수력발전시스템
1 댐 취수구 수로 수압관로
2 수차발전기 제어시스템
3 변압기
4 한전 계통선
5 수요자

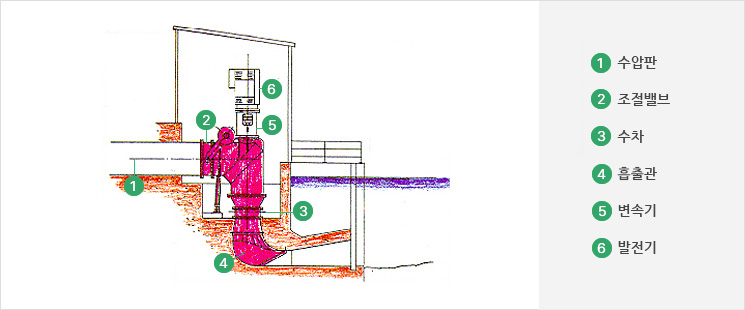

소수력발전시스템 구성도
수차의 종류 및 특징
| 수차의 종류 | 특징 | ||
|---|---|---|---|
| 충동수차 | 펠톤(Pelton)수차, 튜고(Turgo)수차, 오스버그(Ossberger)수차 |
|
|
| 반동수차 | 프란시스(Francis)수차 |
|
|
| 프로펠러수차 | 카플란(Kaplan)수차, 튜브라(Tubular)수차, 벌브(Bulb)수차, 림(Rim)수차 |
|
|
소수력발전의 분류
| 분류 | 비고 | ||
|---|---|---|---|
| 설비용량 | Micro hydropower, Mini hydropower, Small hydropower | 100kW만, 100~1,000kW, 1,000~10,000kW | 국내의 경우 소수력발전은 저낙차, 터널식 및 댐식으로 이용(예:방우리,금강 등) |
| 낙차 | 저낙차(Low head), 중낙차(Medium head), 고낙차(High head) | 2~20m, 20~150m, 150m 이상 | |
| 발전방식 | 수로식(run-of-river type), 댐식(Storage type), 터널식(Tunnel type) | 하천경사가 급한 중·상류지역, 하천경사가 작고 유량이 큰 지점, 하천의 형태가 오메가(Ω)인 지점 | |
* 본 자료는 신재생에너지 홍보용으로 게시된 것으로 사용을 금지합니다.

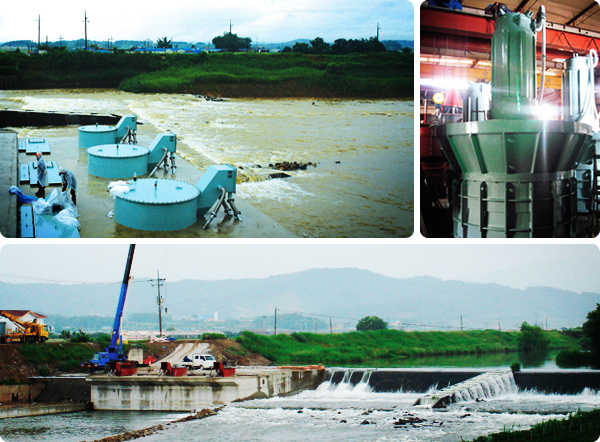

동진강 소수력발전소에 관련되 표로 시설명, 설치연도, 설치장소, 용량, 내용으로 구성되어있다.
| 시설명 | 동진강 소수력발전소 |
|---|---|
| 설치연도 | 2008년 |
| 설치장소 | 전북 정읍시 태안면 거산리 동진강 |
| 용량 | 850MW |
| 내용 |
|
광양 소수력발전소
| 시설명 | 광양 소수력발전소 |
|---|---|
| 설치연도 | 2007년 |
| 설치장소 | 전남 광양시 금호동 광양만 |
| 용량 | 300MW |
| 내용 |
|
